电缆线规格型号及用途有哪些呢？电缆线用途好理解，那么什么是电缆线规格型号呢？因此在说“电缆线规格型号及用途”之前，我们有必要介绍下什么是电缆线规格型号。电缆线是一种常见的产品，在我们的生活中无处不在。而电缆线规格型号大家却不十分了解。今天我们就有必要介绍下“电缆线规格型号及用途”。

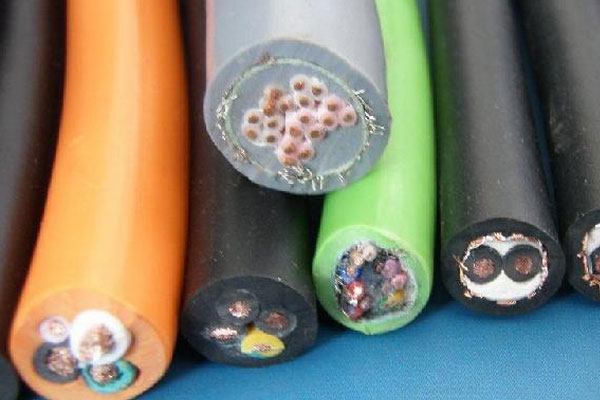

电缆线

　　什么是电缆线规格型号？

　　1、电缆线规格定义：电缆线规格是指电缆线的芯数和截面尺寸的表示法的含义。

　　2、电缆线型号定义：电缆线型号是指用汉语拼音（或拉丁文）英文字母和一个或几个数字来表示不同形状、类别的电缆线产品的代号。

　　电缆线规格型号怎么表示呢？

　　1、电缆线规格表示方法：

　　（1）电缆线规格通常表示法：

　　①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面），0.6/1KV，

　　如：4*(1*185)+1*950.6/1KV

　　②多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，

　　如：4×25-T

　　（2）电缆线规格详细表示法：

　　①将主干电缆和支线电缆分别表示，

　　如：干线电缆：FD-YJV-4*（1*185）+1*950.6/1KV

　　支线电缆：FD-YJV-4*（1*25）+1*160.6/1KV

　　这种方法在设计时尤为简明，可以方便地表示出支线规格的不同

　　②将主干电缆和支线电缆连同表示，如：FD-YJV-4*（1*185/25）+1*95/160.6/1KV

　　这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：

　　由于分支电缆主要用于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略。

　　2、电缆线型号表示方法：

　　（1）用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

　　（2）用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

　　（3）电缆线型号按电缆线结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。;

　　（4）电缆线产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如VV42－103×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆线。

　　电缆线规格型号及用途有哪些呢？

　　1、电缆线规格：电缆线规格有很多，我们说下部分电缆线规格

电缆线规格表
型号	丝径	米数	重量（市斤）
BV1	1.13	93	3.0—3.05
BV1．5	1.37	93	3.9—4.0
BV2．5	1.77	93	6.0—6.1
BV4	2.2	93	8.9—9.2
BV6	2.7	93	12.5—13
BV10	7×1.33	93	20.5—21
BV16	7×1.68	93	32—32.5
BV25	7×2.08	93	49.5—50
BV35	7×2.45	93	64.5—65
BV50	19×1.76	93	87.5—88
BVR0.75	7×0.36	93	2.7
BVR1	7×0.4	93	3
BVR1.5	11×0.4	93	3.9—4.0
BVR2.5	19×0.4	93	6.0—6.1
BVR4	19×0.5	93	8.9—9.2
BVR6	19×0.62	93	12.5—13
BVR10	49×0.5	93	20.5—21
BVR16	49×0.62	93	32—32.5
BVR25	98×0.55	93	49.5—50
BVR35	133×0.55	93	64.5—65
BVR50	133×0.68	93	87.5—88
BVVB2×1	2×1.10	98	10
BVVB2×1.5	2×1.35	98	13.5—14
BVVB2×x2.5	2×1.75	98	18.3—18.5
BVVB2×4	2×2.20	98	24.5—25
BVVB2×1	2×0.94	95	9
BVVB2×1.5	2×1.13	95	11.5
BVVB2×x2.5	2×1.38	95	14
BVVB2×4	2×1.78	95	21
RVV2×x0.5	2×16×0.14	88	5.3
RVV3×0.5	3×16×0.14	88	6.5
RVV4×05	4×16×0.14	88	7.5
RVV5×0.5	5×16×0.14	88	10.5
RVV6×0.5	6×16×0.14	88	12.5—13
RVV2×0.75	2×24×0.14	88	7
RVV3×0.75	3×24×0.14	88	9
RVV4×0.75	4×24×0.14	88	12
RVV5×0.75	5×24×0.14	88	14.5
RVV6×0.75	6×24×0.14	88	17.5
RVV2×1.0	2×32×0.14	88	9.5
RVV3×1.0	3×32×0.14	88	10.8—11
RVV4×1.0	4×32×0.14	88	14.5
RVV5×1.0	5×32×0.14	88	17.8
RVV6×1.0	6×32×0.14	88	19.8—20
RVV2×1.5	2×48×0.14	88	11.8—12
RVV3×1.5	3×48×0.14	88	13.8—14
RVV4×1.5	4×48×0.14	88	18.8—19
RVV5×1.5	5×48×0.14	88	24.5
RVV6×1.5	6×48×0.14	88	27.5—28
RVV2×2.5	2×77×0.14	88	15.8—16
RVV3×2.5	3×77×0.14	88	19.8—20
RVV4×2.5	4×77×0.14	88	25.8—26
RVV2×4	2×63×0.20	88	25.8—26
RVV3×4	3×63×0.20	88	32.8—33
RVV4×4	4×63×0.20	88	40
RVV2×6	2×77×0.14	88	39
RVV3×6	3×77×0.14	88	41
RVV4×6	4×77×0.14	88	49
ZR-RVS2×1	2×32×0.14	90	3.7
ZR-RVS2×1.5	2×48×0.14	90	6.5
ZR-RVS2×2.5	2×77×0.14	90	9

　　2、电缆线型号：部分电缆线型号如下

　　（1）SYWV（Y）、SYKV有线电视、宽带网专用电缆

　　（2）信号控制电缆线（RVV护套线、RVVP屏蔽线）

　　（3）RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆线

　　（4）KVVP：聚氯乙烯护套编织屏蔽电缆线

　　（5）RVV（227IEC52/53）聚氯乙烯绝缘软电缆线

　　（6）RV聚氯乙烯绝缘电缆线

　　（7）RVS、RVB线

　　（8）BV、BVR聚氯乙烯绝缘电缆线

　　（9）KVV聚氯乙烯绝缘控制电缆线

　　3、电缆线用途：

　　电缆线分成信号电缆线和动力电缆线，前者是为了传送信号，例如有线电视光缆和电话线缆等等，后者是为了输送电能。

　　通信电线电缆线：包括用于市内或局部地区通信网络的市内电话电缆线、用于长距离城市之间通信的长途通信电缆线（长途对称通信电缆线、同轴通信电缆线）、局用电缆线和各种通信电线。

　　电力电缆线：按绝缘类型及结构可分为油浸纸绝缘电力电缆线、塑料绝缘电力电缆线和橡皮绝缘电力电缆线等。

　　电线电缆线的主要用途是电力传输、电气通信和绕制电气装备用的线圈或绕组。

　　电气装备用电线电缆线：按产品使用特性可分为通用电线电缆线、电工设备和仪器仪表用电线电缆线、交通工具用电线电缆线、地质勘探和采掘工业用电线电缆线、信号控制电缆线、直流高压电缆线。

　　电缆线规格型号及用途就介绍到这了，欢迎大家的阅读。
