同轴电缆常见品种？首先我们先来了解一下什么同轴电缆，同轴电缆(CoaxialCable)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。接下来我们好好介绍下同轴电缆常见品种有哪些。

　　同轴电缆常见品种？

　　同轴电缆常见品种分为三大类，细缆和粗缆及其半刚型同轴电缆。

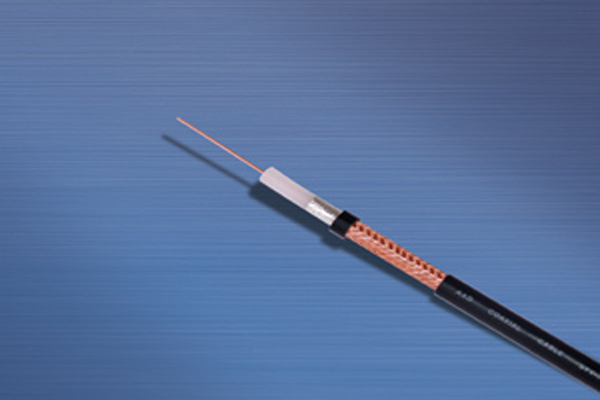

同轴电缆

　　同轴电缆常见品种？

　　同轴电缆的定义我们已经跟大家介绍了，那么大家在生产生活中常见的品种有哪些呢？那就是细缆、粗缆、半刚型这三种类型，跟着我们去了解一下这三种的相关知识吧。

　　1.第一种：细缆

　　细缆的直径为0.26厘米，最大传输距离185米，使用时与50Ω终端电阻、T型连接器、BNC接头与网卡相连，线材价格和连接头成本都比较便宜，而且不需要购置集线器等设备。

　　细缆十分适合架设终端设备较为集中的小型以太网络。缆线总长不要超过185米，否则信号将严重衰减。细缆的阻抗是50Ω。

　　2.第二种：粗缆

　　粗缆(RG-11)的直径为1.27厘米，最大传输距离达到500米。由于直径相当粗，因此它的弹性较差，不适合在室内狭窄的环境内架设，而且RG-11连接头的制作方式也相对要复杂许多，并不能直接与电脑连接。

　　粗缆需要通过一个转接器转成AUI接头，然后再接到电脑上。由于粗缆的强度较强，最大传输距离也比细缆长，因此粗缆的主要用途是扮演网络主干的角色，用来连接数个由细缆所结成的网络。粗缆的阻抗是75Ω。

　　3.第三种：半刚型同轴电缆

　　这种电缆使用极少，通常用于通讯发射机内部的模块连接上，因为这种线传输损耗很小，但也有一些缺点，比如硬度大，不易弯曲。

　　此外，此类电缆的传输频率极高大部分都可以到达30Ghz。无缝退火紫铜管3.58；镀锡(合金)无缝紫铜管；镀银无缝紫铜管。

　　同轴电缆参数？

　　1.主要参数

　　(1)同轴电缆的特性阻抗同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米。

　　(2)同轴电缆的衰减一般指500米长的电缆段的衰减值。当用10MHz的正弦波进行测量时,它的值不超过8.5db(17db/公里);而用5MHz的正弦波进行测量时,它的值不超过6.0db(12db/公里)。

　　(3)同轴电缆的传播速度需要的最低传播速度为0.77C(C为光速)。

　　(4)同轴电缆直流回路电阻电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)。

　　2.同轴电缆的物理参数

　　同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成。同轴电缆具有足够的可柔性,能支持254mm(10英寸)的弯曲半径。中心导体是直径为2.17mm±0.013mm的实芯铜线。绝缘材料必须满足同轴电缆电气参数。屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成,屏蔽层的内径为6.15mm,外径为8.28mm。外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。

　　同轴电缆常见品种三大类就介绍这么多了，希望希望对您有所帮助！
