电缆连接器的种类

  电缆连接器被特殊地看作是固定连接介质来分类,先简单介绍一下三种电缆连接器的连接种类。

  电缆连接器的种类之线对线连接
  线对线连接同样也包括了线对线缆或者线缆对线缆的形式,其定义特征是两根单线个体或者是两条线缆中的对应导线相互永久性连接。该等永久性连接更多地常见于固定连接中线对线连接以及IDC连接。卷曲连接常见于不连续的线连接器中,IDC因其在与导线相关及线束末端处理上具有优越性而常用于支配电缆连接器,线对线连接器具有各种各样几何形状的塑料支撑件如直角和圆形聚合形体的塑料件,还有许多不同形体之组合形状的塑料件及金属屏蔽壳体,主要在军事上得以应用。
  电缆连接器的种类之板对板连接

  前面已提到过两种类型的板对板连接器,一种是单片连接器或成为卡缘,另一种是双片连接器。第一种板对板连接器设置于电路板边缘故称卡缘,其发展至最终将会变成双片连接器,因为印刷电路板技术性能及其尺寸在不断增长,当板的尺寸增加,其结果将导致连接器的容量增大,从而端子数增多,连接器插拔力增大,电路板印刷电路的容量增大将导致线路密度过大,单片连接器很难满足其要求,所以,其最终将发展成双片连接器。

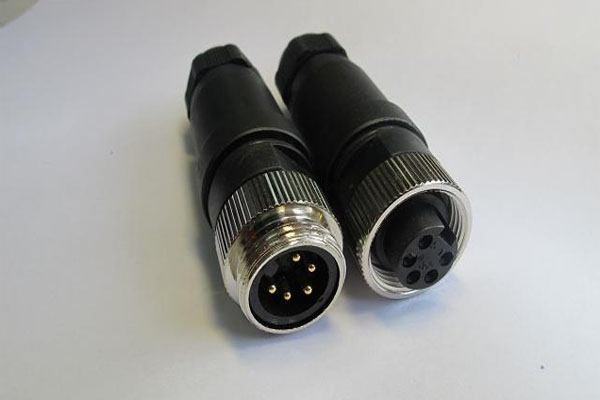

防水电缆连接器

防水电缆连接器

  电缆连接器的种类之线或线缆对板连接

  在线对板连接中,有一半电缆连接器是与线或线缆相连,也有与印刷电路板相连,与前述线连接一样,板连接亦是如此,只不过需要压入或焊接两片连接器,许多卡缘式的连接器依然在应用,其端子配合界面适合可分离的连接性,线对线连接器也是大同小异,它们均是出自同一家制造厂。线对板连接器还具有很多其它的用途,其发展方向是线缆对板连接器,或是利用前述IDC的优越性进行线缆装配。

  另外,互连的层次根据电子设备内外连接的功能,互连(interconnection)可分为五个层次。
  1)芯片封装的内部连接
  2)C封装引脚与PCB的连接。典型连接器IC插座。
  3)印制电路与导线或印制板的连接。典型连接器为印制电路连接器。
  4)底板与底板的连接。典型连接器为机柜式连接器。
  5)设备与设备之间的连接。典型产品为圆形连接器。
  第3)和4)层次有某些重迭。在五个层次的连接器中,市场额最高的是第3)和第5)层次的产品,而目前增长最快的是第3)层次的产品。
  电缆连接器种类之连接器规格的层次

  按照国际电工委员会(IEC)的分类,连接器属于电子设备用机电元件,其规格层次为:
  门类(family)例:连接器
  分门类(sub-family)例:圆形连接器
  类型(type)例:YB型圆形连接器
  品种(style)例:YB3470
  规格(variant)
  在我国的行业管理中,把连接器与开关、键盘等统称为电接插元件,而电接插元件与继电器则统称机电组件。
  连接器的产品类别,连接器产品类型的划分虽然有些混乱,但从技术上看,连接器产品类别只有两种基本的划分办法:①按外形结构:圆形和矩形(横截面),②按工作频率:低频和高频(以3MHz为界)。
  按照上述划分,同轴连接器属于圆形,印制电路连接器属于矩形(从历史上看,印制电路连接器确实是从矩形连接器中分离出来自成一类的),而目前流行的矩形连接器其截面为梯形,近似于矩形。以3MHz为界划分低频和高频与无线电波的频率划分也是基本一致的。
  至于其它按用途、安装方式、特殊结构、特殊性能等还可以划分出许多不同的类型,并常常出现在刊物和制造商的宣传品中,但一般只是为了突出某一特征和用途,基本分类仍然没有超出上述的划分原则。
  考虑到连接器的技术发展和实际情况,从其通用性和相关的技术标准,连接器还可以划分以下几种类别(分门类):

  1.低频圆形连接器;2.矩形连接器;3.印制电路连接器;4.射频连接器;5.光纤连接器。

  以上为电缆连接器的种类的全部内容,希望对您能有所帮助。
